太阳能风能防雷

日期:2016-04-11点击次数:687

太阳能防雷接地设计
1)直击雷防护

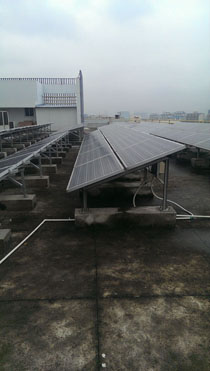

1)光伏电池方阵区域直击雷防护:

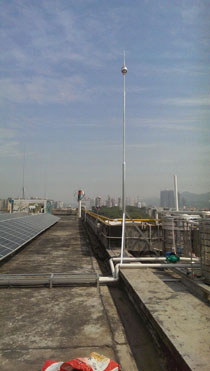

根据项目场地的地形特征和地质特点,在光伏阵列区域不单独设置避雷针,仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。

2)其他区域直击雷防护:

在各逆变升压配电室、高低压配电室、综合楼等建筑物屋顶设置避雷带用于直击雷防护。交流侧的直击雷防护按照电力系统行业标准《交流电气装置的过电压保护和绝缘配合》进行,在10kV线路上设置避雷线。

2)感应雷防护:

采取接地、分流、屏蔽、均压等电位等方法对感应雷进行有效的防护,以保证人身和设备的安全。

1)光伏电池方阵接地措施:

在电站接入系统方案审查确认后,将按照规范和电站10kV侧短路水平,对光伏电池方阵,拟设置水平接地带和垂直接地极相结合的接地网。将安全接地、工作接地统一为一个共用接地装置,接地电阻值按不大于4Ω考虑。沿光伏电池方阵四周采用-40×6热镀锌扁钢设置一圈水平接地带,接地体埋设深度不小于0.5~0.8米。光伏电池生产厂家在光伏电池板铝合金外框上留有用于安装接地线的螺栓孔位置,安装时用接地线将电池板铝合金外框和电池板支架可靠导通,所有支架采用等电位与水平接地带连通,并根据现场情况,选择合适的位置,采用热镀锌角钢或其他导电性能良好的材料设置垂直接地极。接地装置的接地电阻、接触电压和跨步电压满足规程要求,尽可能使电气设备所在地点附近对地电压分布均匀。

2)其余设备的接地措施:

a)逆变升压配电室的主筋与接地网可靠连通。

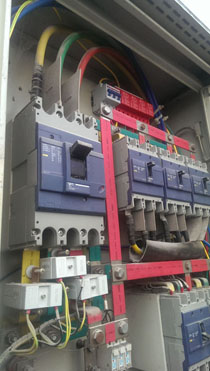

b)对所有交、直流电力电缆的接头盒、终端头和可触及的电缆金属护层和穿线的钢管应可靠接地;电缆槽盒、支架、桥架、给排水管道、各级直流汇流箱、配电柜外壳等金属物用热镀锌扁钢接入接地网。

c)低压配电柜、UPS屏交流侧的接地按照电力系统行业标准《交流电气装置的接地》进行。

3)分流措施:

目前,在感应雷的防护中,电涌保护器的使用已日趋频繁,它能根据各种线路中出现的过电压、过电流及时做出反应,在短时间内将线路上因感应雷产生的大量浪涌电流释放到地网,使设备各点之间电位差大致不变,从而达到保护电气设备的目的。针对感应雷瞬时能量较大的特点,根据IEC国际标准对能量逐级吸收的理论,需要做多级防护,应在供电线路的各部位(防雷区交接处)逐级安装电涌保护器,以消除雷击过电压。

对于沿直流输入线侵入的感应雷,在光伏电池方阵的各级直流汇流箱内,分别在正极对地、负极对地间安装电涌保护器;在逆变器直流输入端的正极对地、负极对地、正极对负极之间安装电涌保护器,实现共模和差模保护;电站交流侧雷击感应过电流均采用避雷器的方式进行分流,在电站10kV出线侧均装设氧化锌避雷器。

4)等电位连接:

等电位连接的目的,在于减少需要防雷的空间内各金属部件和各系统之间的电位差。穿过各防雷区交界的金属部件和系统,以及在一个防雷区内部的金属部件和系统,都应在防雷区交界处做等电位连接;应采用等电位连接线、扁钢和螺栓紧固的线夹做等电位连接。
